電磁加熱器?模塊詳解
作者： 廣東江信電子科技有限公司 發表時間：2021-08-10 14:40:22 瀏覽量：9612【 小 中 大 】
電磁加熱器模塊詳解
本文章由江信電磁加熱器用戶上傳提供
單相2.5KW電磁加熱器基本參數
一、產品電氣規格
1、額外電壓頻率：AC220V/50Hz
2、電壓順應范圍：100V~260V
3、額定功率：2.5KW(功率可調理20%-100%即：0.5-2.5KW之間調理)
二、環境適應能力
1、溫度：-20℃~50℃；
2、濕度：≤95%
三、根本功能概述
1、電壓與功率特性：210-260V恒定功率輸入；
2、熱轉換效率≥90%；
3、IGBT過熱維護溫度：90℃；
4、工作頻率：10-30KHz；
5、高牢靠半橋式串聯諧振回路；
6、采用兩顆美國仙童60A大電流、1000V高壓IGBT，日本新電元整橋堆；
7、基于AVR微控制器的高性能全數字鎖相自動跟蹤控制；
8、數字化無級調理功率；
9、弱小的開放式使用平臺，用戶可以設置各種使用參數到達控制目的；
11、可配電工編程顯示器或簡易控制操作面板；
10、啟動工夫〈1S；
11、霎時過流維護工夫≤2uS；
12、采用工業元器件，100%經低溫老化測試，確保臨時在50℃工業環境中24小時牢靠任務；
13、支持0-5V或4-20mA輸出做PID調理功率；
14、支持0-100℃負載溫度檢測（精度達±1℃）；
15、具有完全電氣隔離軟啟動加熱/中止形式，方便與溫控制器銜接；
16、當多個板子一同加熱時，軟啟動接口可以直接并聯運用（留意：上接上，下接下，不要接反，接反了不能同時控制任務/中止！），可以完成一個溫控器同時控制多個板子任務/中止。
17、具有12V和24V輸出啟動/中止形式，便于與固態繼電器控制接口（留意：當運用此功用時，軟啟動就要空著，需求把短接環撤除！）
18、具有加熱線圈短路、開路維護功用
19、在同一炮筒上，多達30個線圈同時任務而互不攪擾；
20、可以設置1-255天任務，計時終了自動封閉，需輸出密碼方可以解除（出廠密碼請征詢廠家）；
21、實物尺寸：長190*寬120*高100（含風扇）；
22、使用壽命：≥50000Hrs
四、零碎接線闡明
1、板子上有三個指示燈，Power：電源指示燈，Work：為任務燈，Failure：為毛病燈。正常任務時Power
和Work在亮。Failure滅。當電路發作毛病時Failure在指示燈閃亮，當Work任務燈在閃亮時，表示
在檢測線圈。
2、出廠時配套三個外接指示燈，供用戶把板子上的三個指示燈引到電箱里面。
3、此端子是用來啟動/中止的。當閉合時是任務的；當斷開時是中止的。
4、AC-L和AC-N是220V電源輸出。
5、OUT1和OUT2是接加熱線圈。
6、線圈裝置選擇：云母低溫線4mm2，長度約17-20米（第一次裝置時，請往長靠），保溫棉厚度約
15-25mm。
五、裝置注意事項

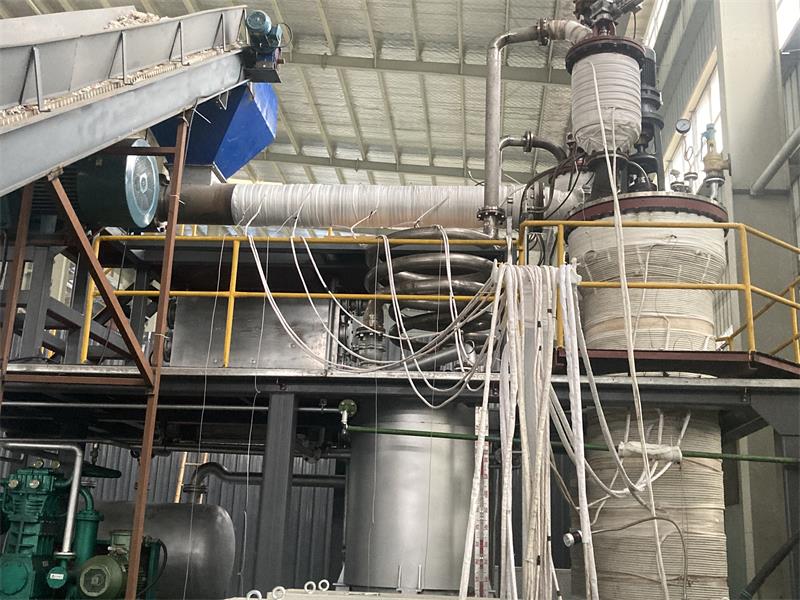

單相2.5KW電磁加熱器模塊詳解
單相2.5KW電磁加熱器模塊詳解
1、裝置固定控制板時，散熱器是帶電的，手和其它導電物體千萬不要碰到。
2、為了平安，裝置外殼要牢靠接地。
3、留意板子的入風和出風狀況，保證通風透氣。
4、線圈的外接引線不要太長，普通每邊取1-3米左右，太長了，功率會達不到佳效果。
5、當多個板子一同任務時，線圈與線圈的間隔請要堅持50mm以上，過近時會有能夠呈現任務不正常，任務
進程中呈現“吱。。。吱。。。”聲是正常的。
6、當多個板子一同任務時，線圈引線不要捆在一同，分開放置，并留意不要進水。發現產品進水
或許濕潤時，請停止使用，清算前方可以運用。
7、請活期清算板子上和風扇上的灰塵，這樣會大大提高產品的壽命。
